产品详情
首页 >
产品中心 >
正向功率老化系统 >
BTD-T870
(全动态)
BTD-T870
(全动态)

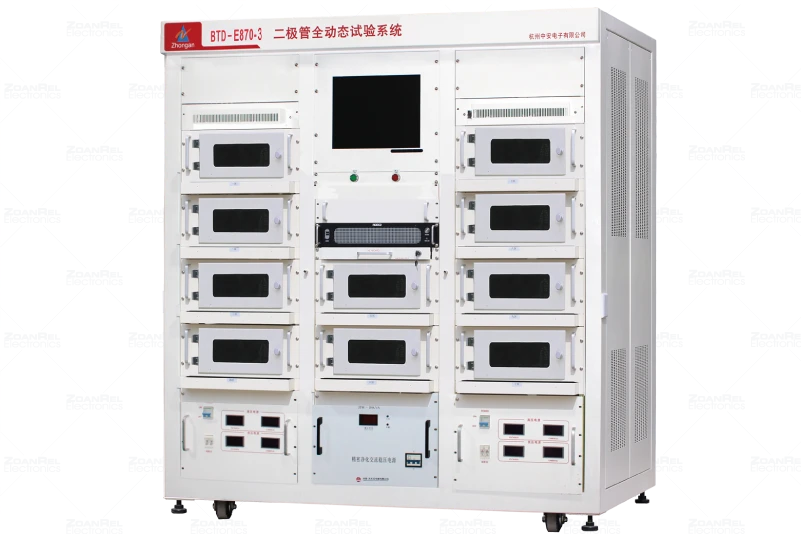

二极管全动态寿命试验系统-870-3
适用于各种封装形式的二极管在常温下进行全动态寿命试验。
被试器件加载50Hz交变的电压信号:信号正半周恒流,负半周反向高压.
正向试验电流:3.0A;控制精度:±2%
反向试验电流:2000V;控制精度:±2%
产品特点
单工位独立恒流
为减少原来的并联状态下的电流离散,系统为每个工位设计了独立恒流源,使得正向电流更为准确
程控交流电源
独家配置程控交流电源,减少了人工工作量的同时,解决了试验过程中电压小量变化的问题
独特的结构设计
系统采用抽屉式结构设计并结合前面板的安装方式使得器件装架更为便捷
反向电压范围可选
为了扩大系统反向电压的加载范围,反向交流电源接出两个接头,用户可根据需求自行跳接
产品参数
试验单元
数量 / 结构
10个独立单元,抽屉式设计
容量
试验区域
2个独立电源试验大区,分别对应5个试验单元
单区工位数 / 总容量
20工位 / 200工位(以3.0A为例;不同正向电流,工位数不等)
试验电源
电源配置
配置2套大功率全动态交流试验电源,分别对各自区域二极管 正半周施加50Hz正向大电流,负半周施加50Hz反向高压
正半周电源
2台0.0~10.0V/400.0A
负半周电源
2台0.0~2000.0V/0.2A
交流稳压源
配置
系统配置1台20KW电子式交流稳压源,解决应电网波动引起的试验条件(IF、VR)的波动
试验条件
正向电流
0.00A~3.00A;精度:2%±1LSB
电流调整范围
≥20%
反向电压
0.0V~2000.0V
精度
2%±1LSB
数据检测
正向电压VF
范围:0.00V~3.00V; 精度:3%±0.1V
正向电流IF
范围:0.01A~3.00A;精度:2%±1LSB
反向电压VR
范围:0.0V~2000.0V; 精度:2%±1LSB
反向漏电流IR
范围:1.0uA~1000uA; 精度:3%±1uA
夹具
安装方式
系统工位散热风道设计合理,器件装卸方便、受力均匀,确保器件有良好的电接触
专用夹具
针对特殊封装器件,可以为用户开发并提供配套专用夹具的装架面板
整机信息
电网要求
A.C.220V±10% / 50Hz
功率 / 重量
18KW / 500kg
其他型号
BTD-T890
(稳压二极管300V/600V)
稳压二极管寿命试验系统(300V / 600V)
